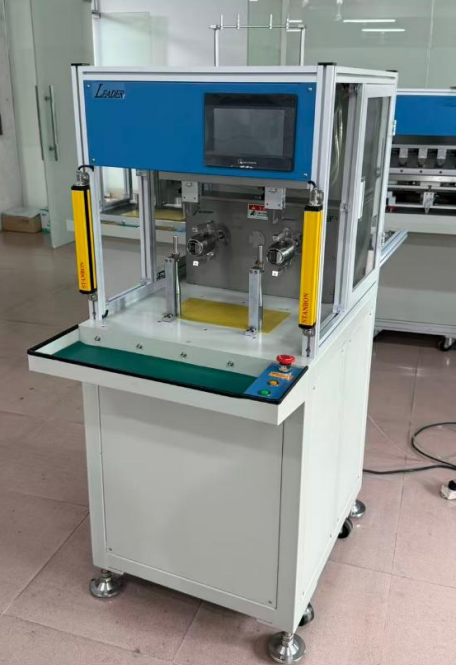

LD-AF02全自动双轴飞叉绕线机
Automatic Two Spindle Flying Fork Winder
产品描述Product Description：
*功能：本机使用多轴运动控制卡控制驱动4轴马达及多颗气缸进行绕线，排线，夹线及中间抽头等全自动动作。绕线平整，连接迅速。
*Function: This machine uses a multi-axis motion control card to control and drive a 4-axis motor and multiple cylinders for fully automatic actions such as winding, wire laying, wire clamping, and intermediate tapping. The winding is smooth and the connection is rapid.
*用途：本机适用于汽摩磁电机、汽车雨刷电机 、汽车空调、汽车鼓风机电机 、通风机等定子或转子线圈的绕制。
*Applications: This machine is suitable for winding stator or rotor coils for automotive and motorcycle magneto motors, automotive wiper motors, automotive air conditioning units, automotive blower motors, and ventilators.
技术参数：
|
型号（Model No） |
LD-AF02 |
| 主轴（Number of Spindles） | 2轴 2 spindles |
| 控制器（Controller） | 多轴运动控制卡 Multi-axis motion control card |
| 主轴电机（Main motor） | 750W伺服电机 Servo motor |
| 排线电机（Spresding motor） | 400W伺服电机 Servo motor |
| 转角电机（Pole changing motor） |
步进电机配减速箱（可选配伺服电机 Stepper motor with gearbox (servo motor optional)） |
| 最高转速（Speed）RPM | 0-700 |
| 张力系统（Tension system） |
永磁力式张力器（可选配电磁力式张力器 Permanent magnet tensioner (electromagnetic tensioner optional)） |
| 适用线径（Wire size）MM | 0.1-1.2（线径可定制）(Wire diameter can be customized) |
| 电源电压（Power supply） | 220V 50HZ |
| 气压（Air supply） | 4-7KG/CM2 |
| 机器重量（Weight）KG | 200 |
| 机器尺寸（Dimensions L×W×H）MM | 1750×900×1800 |
